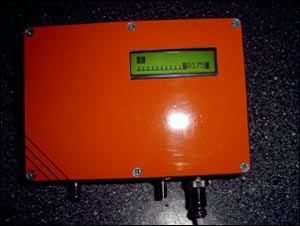

METAL DETECTOR

Χαρακτηριστικά
  • ανιχνευτής μετάλλων
  • χρήση σε βιομηχανικό περιβάλλον
  • παλμικός έλεγχος
  • χρήση μικροκοντρόλερ για ψηφιακό έλεγχο
  • οθόνη lcd 2x16 φωτιζόμενη για απεικόνιση
  • ένδειξη ηχητική μέσω βομβητή
  • ένδειξη οπτική με led
  • ένδειξη οπτική σε μπάρα στην οθόνη και αριθμητική
  • τροφοδοσία 16 εως 40 βολτ από το τροφοδοτικό του
  • αυτόματη έξοδος εντολής για ανίχνευση μετάλλου
  • αδιάβροχο κυτίο από χυτό ραφινιρισμένό ντουραλουμίνιο
Χρήση
Είναι ένας παλμικός ανιχνευτηής με μικροκοντρόλερ που σχεδιάστηκε για χρήση σε μονάδες τροφοδοσίας αδρανών υλικών πριν την μονάδα επεξεργασίας και η κεραία του τοποθετείται κάτω από την ταινία μεταφοράς

Η διασύνδεσή του ανιχνευτή με την μονάδα τροφοδοσίας του επιτρέπει να τροφοδοτείται με ρεύμα αλλά και να δίνει την εντολή της αυτόματης διακοπής της ταινίας μεταφοράς βγάζοντας ηχητική και οπτική ένδειξη alarm αφού απομακρυνθεί το μεταλλικό αντικείμενο που ευρεθεί εχει πάνω στην μόδα μπουτόν για την συνέχιση της λειτουργίας της ταινίας.

Διασύνδεση
Στο τετραπολικό βύσμα στο κάτω μέρος του ανιχνευτή οι επαφές έχουν ως εξής:
  1. τροφοδοσια 20 βολτ συνεχές
  2. gnd ( γη = 0 βολτ)
  3. εντολή με μηδέν προς  το τροφοδοτικό για  οπλισμό του relle stop
  4. επαφή αυτοσυγκράτησης του relle stop μέσω του μπουτόν που είναι στα πλάγια του ανιχνευτή
Τοποθέτηση
  • τοποθετούμε την κεραία του ανιχνευτή κάτω από την ταινία μεταφοράς όσο γίνεται μακριά από τα μεταλλικά ραούλα
  • τοποθετούμε τον ανιχνευτή σε βάση κάθετα στα μεταλλικά πλαϊνά της ταινίας
  • συνδέουμε την κεραία με τον ανιχνευτή
  • συνδέουμε τον ανιχνευτή με το τροφοδοτικό που μπορεί να βρίσκεται σε απόσταση εώς και 120 μέτρα με τις επαφές του τετραπολικού βύσματος ένα προς ένα
Ρύθμιση
Αφού έχουμε τελειώσει με την τοποθέτηση και τροφοδοτήσουμε τον ανιχνευτή βλέπουμε στην οθόνη το τεστ της μονάδας για 2 δεύτερα και αν όλα είναι σωστά έρχεται το κύριο μενού λειτουργίας

Στην συνέχεια γυρίζουμε το πολιστροφικό ποντεσιόμετρο που βρίσκεται στο κάτω μέρος του ανιχνευτή προς την φορά των δεικτών του ρολογιού ανεβάζει και αντίθετα κατεβάζει την ευαισθησία του ανιχνευτή

Θέτουμε ένα όριο από 050 εως 100 μονάδες στο αριθμητικό της απεικόνισης και πατάμε το μπουτόν ακύρωσης που βρίσκεται στο πλάγια

Περνώντας ένα μεταλλικό αντικείμενο πάνω από την ταινία ο ανιχνευτής θα ανεβάσει την αριθμητική ένδειξη και την γραφική μπάρα

Οταν η αριθμητική τιμή περάσει το 200 τότε βγάζει εντολή STOP και κρατάει το RELLER STOP LATCH εώς ότου απομακρύνουμε το μεταλλικό αντικείμενο και πατήσουμε το μπουτό RESET
